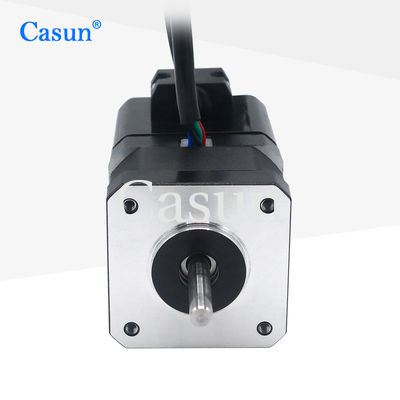

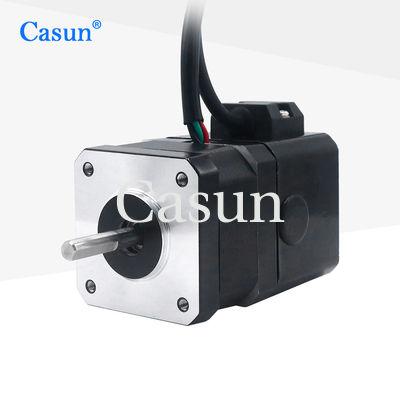

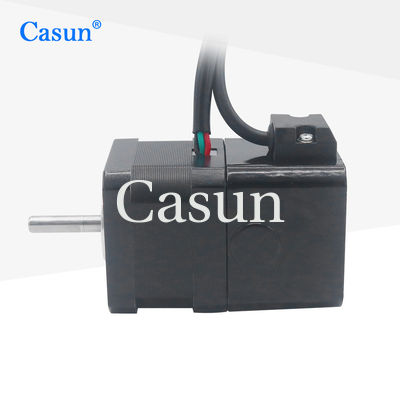

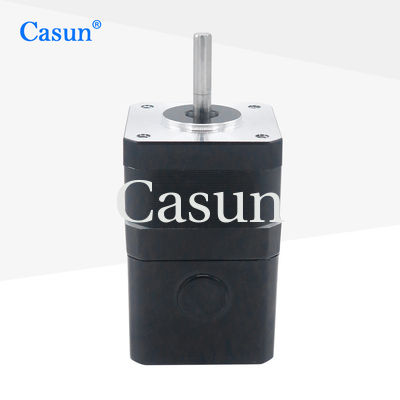

제동장치는 모터가 과부하되거나 실수로 정지될 때 역전환을 방지하여 모터 손상 및 시스템 고장을 방지할 수 있습니다.
브레이크가 있는 스테퍼 모터는 기계적인 진동과 흔들림을 줄일 수 있다.
특징:
신부님
|
1.8° |
프레임 크기
|
42mm |
단계 수
|
2단계 |
가속 전류
|
1.2 A |
유지 토크
|
300mN.m |
저항력
|
5.0 오만 |
인덕턴스
|
6.2mH |
로터 이너티
|
38g-cm2 |
모터 무게
|
00.42kg |
유도자 수
|
4 |
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
카스온 모델 | 일반 모델 | 발걸음 각도 | 모터 길이 | 가속 전류 | 유지 토크 |
0.9°° | |||||
42SHB4002-17 | 17HM08-1204S | 00.9° | 20mm | 1.2 A | 0.11 N.m |
42SHB0303-22 | _ | 00.9° | 34mm | 0.5A | 00.24Nm |
42SHB0509-24B | 17HM15-0904S | 00.9° | 40mm | 0.9 A | 0.35 N.m |
42SHB4608-24B1 | 17HM19-2004S | 00.9° | 48mm | 2.0 A | 0.46 N.m |
10.8°°° | |||||
42SHD4950-20B | 17HS08-1004S | 1.8° | 20mm | 1.0 A | 0.13 N.m |
45SHD0513-20B | _ | 1.8° | 26mm | 1.2A | 0.26N.m |
42SHD0008-24 | 17HS-0316S | 1.8° | 34mm | 0.3 A | 0.16 N.m |
42SHD4003-20B | 17HS13-0404S1 | 1.8° | 34mm | 0.4 A | 0.26 N.m |
42SHD4046-24 | 17HS13-1334S | 1.8° | 34mm | 1.33A | 0.22 N.m |
42SHD0217-24B | 17HS4401 | 1.8° | 40mm | 1.5A | 0.5 N.m |
42SHD0192-24B | 17HS15-1504S1 | 1.8° | 40mm | 1.5A | 00.45Nm |
42SHD0134-22B | 17HS15-1704S | 1.8° | 40mm | 1.7 A | 00.44Nm |
42SHD0285-24B | 17HS15-0404S | 1.8° | 40mm | 0.4 A | 0.4 N.m |
42SHD4425-24B | 17HS19-2004S1 | 1.8° | 48mm | 2.0 A | 00.59Nm |
42SHD4463-24B | 42BYGHW811 | 1.8° | 48mm | 2.5A | 00.48Nm |
42SHD0450-20BH | 17HS8401S | 1.8° | 48mm | 1.8A | 0.52N.m |
42SHD4813-24B | 17HS24-2104S | 1.8° | 60mm | 2.1 A | 0.8 N.m |
