| 브랜드 이름: | Casun |
| 모델 번호: | 57SHD0410-21Q |
| MOQ: | 1PC |
| 가격: | $19.9-$39.99 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

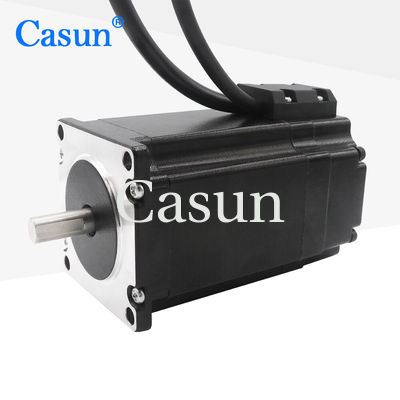

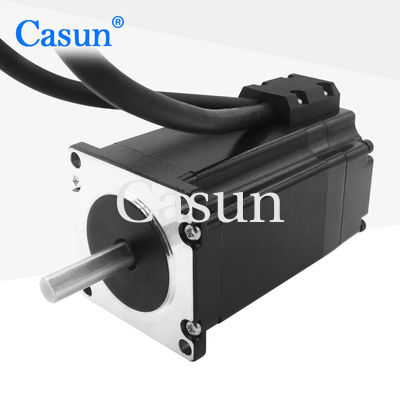

NEMA 23 1N.m 닫힌 루프 1024PPR CNC 기계에 대한 자기 인코더와 함께 단계 모터 키트
NEMA 23: NEMA 23 표준은 모터의 크기와 장착 사양을 정의합니다. NEMA 23 지명은 모터의 물리적 크기를 나타냅니다.NEMA 23 모터 마운트와 호환성을 허용합니다..
1Nm 토크: 모터는 회전 힘을 나타내는 최대 1Nm 토크를 생성 할 수 있습니다.이 토크 등급은 CNC 응용 프로그램에서 부하를 운전하고 저항을 극복하는 모터의 능력을 결정.
닫힌 루프 제어: 닫힌 루프 제어 시스템은 단계 모터 키트에 통합됩니다.그것은 지속적으로 모터의 위치를 모니터링하고 실시간으로 조정을 하기 위해 자기 인코더에서 피드백을 활용이 닫힌 루프 제어 메커니즘은 정확하고 신뢰할 수있는 위치를 보장하는 위치 오류 또는 놓친 단계를 수정하는 데 도움이됩니다.
1024PPR 자기 인코더: 자기 인코더는 회전당 1024 펄스를 생성하여 고해상도 피드백을 제공합니다.이것은 정확한 위치 제어 및 모터의 실제 위치의 정확한 추적을 가능하게 합니다.
자기 인코더와 1024 PPR 해상도와 함께 NEMA 23 1N.m 폐쇄 루프 스테퍼 모터 키트는 정확하고 반복 가능한 위치가 필요한 CNC 기계에 적합합니다.닫힌 순환 제어 시스템, 자기 인코더 피드백과 결합하여 작동 중에 발생할 수 있는 오류 또는 장애를 보상함으로써 모터의 성능을 향상시킵니다.안정성, 그리고 신뢰성, 높은 정확성과 통제를 요구하는 CNC 응용 프로그램에 대한 이상적인 선택으로.
특징:
신부님 |
1.8° |
프레임 크기 |
86mm |
단계 수 |
2단계 |
가속 전류 |
2A |
유지 토크 |
1N.m |
저항력 |
10.5 오하임 |
인덕턴스 |
15mH |
로터 이너티 |
260g-cm2 |
모터 무게 |
30.8kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
| 모델 | 농장 토크 |
등급 전류 |
저항력 단계별로 |
인덕턴스 단계별로 |
억제 토크 |
로터 관성 |
납 유선 |
모터 길이가 |
| mN.m | A | 오 | mH | mN.m | g.cm2 | - 아니 | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
