원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |

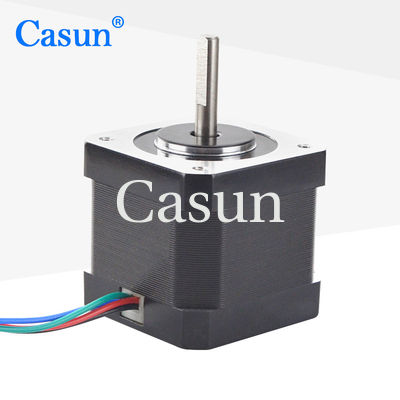

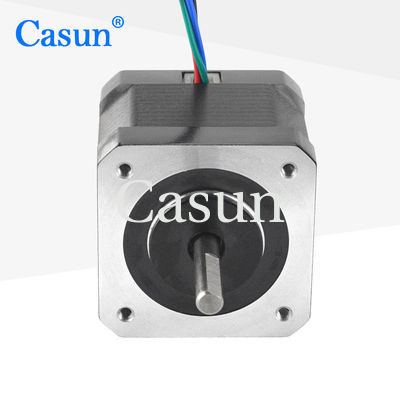

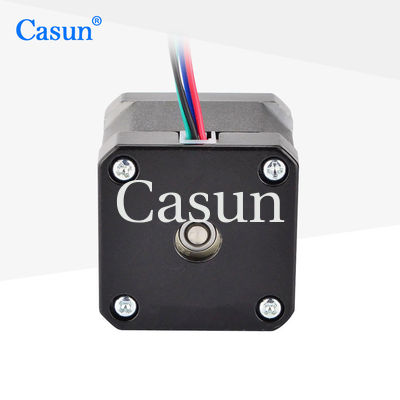

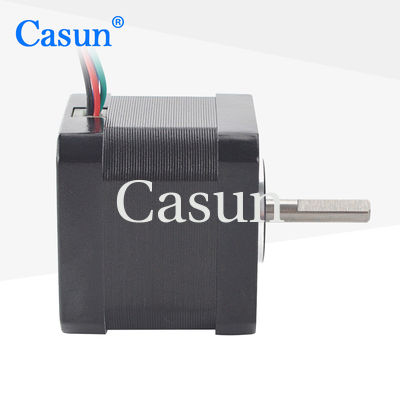

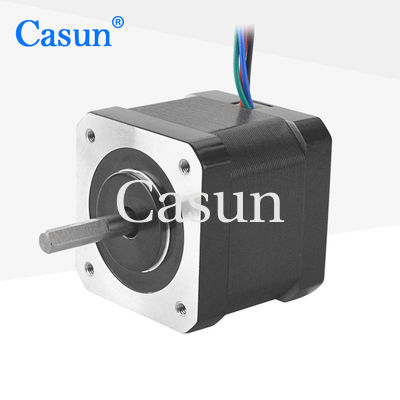

모델 번호 | 42SHD4287-24BH |
42 밀리미터 스텝 모터는 더 큰 하중과 장기 작동에 견딜 수 있는 강한 구조적이고 물질적 내구성을 일반적으로 가지고 있습니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
40 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
1.2 A |
홀딩 토크 |
500 mN.m |
저항 |
5.5 오옴 |
인덕턴스 |
11 mH |
회전자 관성 |
57 g-cm2 |
자동차 중량 |
0.24 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | D Shaft-24mm | 2.1A |
