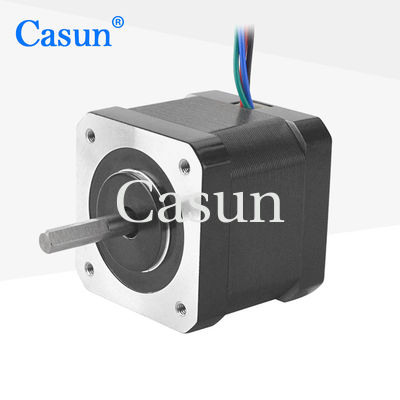

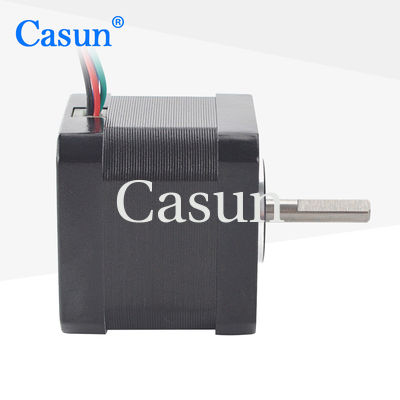

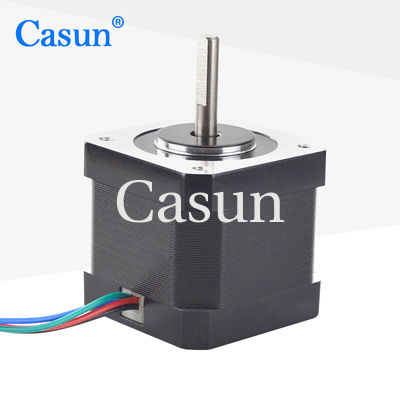

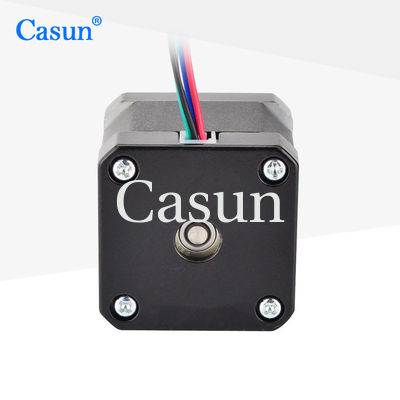

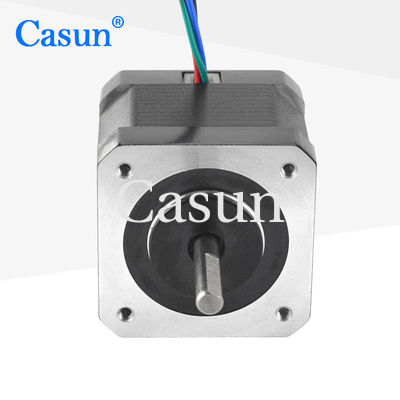

NEMA 17 스테퍼 모터는 인쇄 머리의 위치, 광 디스크 드라이브의 레이저 머리의 위치 등과 같은 정밀 조정 및 위치용으로 사용됩니다.
진동을 줄이고 더 높은 단계 해상도를 달성하기 위해 마이크로 스테이핑 드라이버와 함께 사용하십시오.
특징:
신부님 |
1.8° |
프레임 크기 |
40mm |
단계 수 |
2단계 |
가속 전류 |
1.0 A |
유지 토크 |
400mN.m |
저항력 |
12오엄 |
인덕턴스 |
20mH |
로터 이너티 |
57g-cm2 |
모터 무게 |
00.24kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
환경 온도: -20°C ~ 50°C
저장 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B급 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
