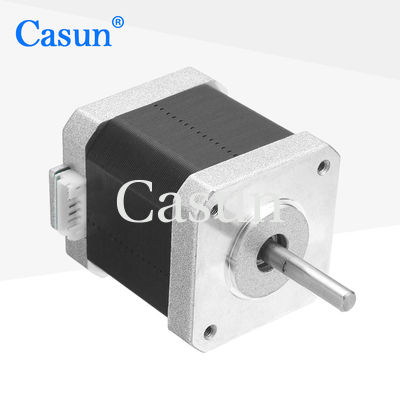

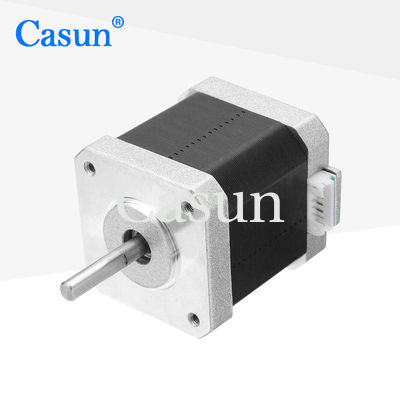

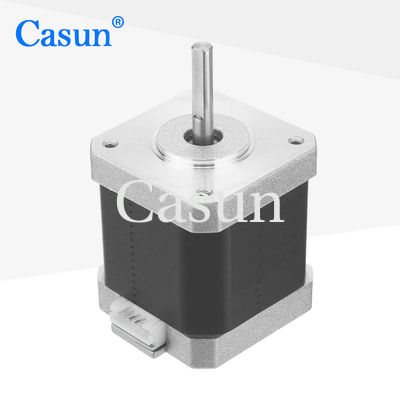

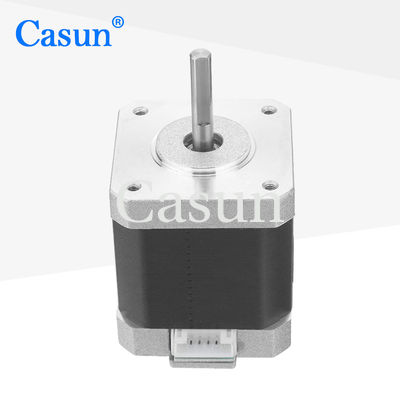

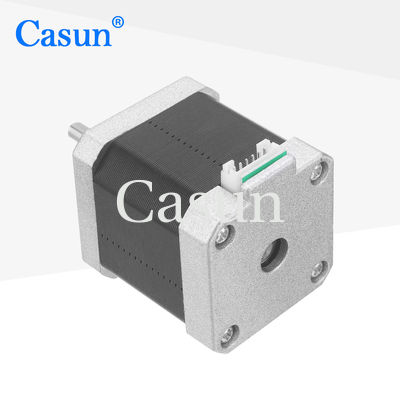

다양한 크기의 42mm 하이브리드 스테퍼 모터 시리즈는 강력한 홀딩 토크를 제공합니다.
진동을 줄이고 더 큰 스텝 분해능을 생성하려면 마이크로스테핑 드라이버와 함께 사용하십시오.
표준 버전을 선택하거나 특별히 구성된 버전을 요청하십시오.
특징:
단계 천사 |
1.8° |
프레임 크기 |
42mm |
위상 수 |
2상 |
정격 전류 |
1.5A |
홀딩 토크 |
480mN.m |
저항 |
2.0옴 |
인덕턴스 |
2.8mH |
로터 관성 |
72g-cm² |
모터 중량 |
0.38kg |
리드 수 |
4 |
연결 |
양극성 |
스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20: °C ~ 100°C
습도 범위(%) :85% 이하, 결로 없을 것
자석 와이어 절연: 클래스 B 130 deg C
절연 저항: 500 VDC에서 100M 옴
내전압 : 1분간 500VDC
모델 | 홀딩 토크 | 단계 각도 | 모터 길이 | 샤프트의 종류 | 정격 전류 |
42SHD4950 | 0.13Nm | 1.8° | 20mm | D축-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D축-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D축-20mm | 1.68A |
42SHD4425 | 0.59Nm | 1.8° | 48mm | D축-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D축-24mm | 2.1A |
