| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROSH,ISO |
| 모델 번호 | 42SHD0437-24BH |

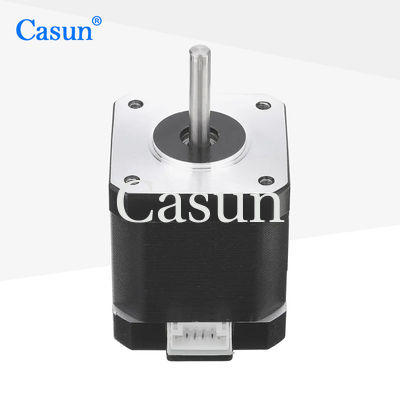

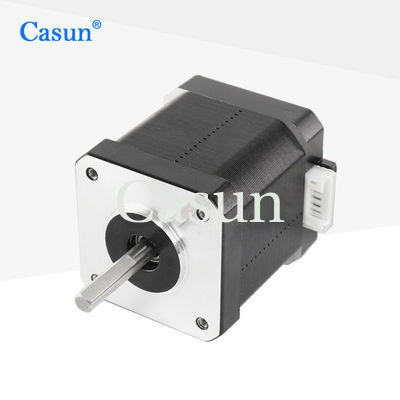

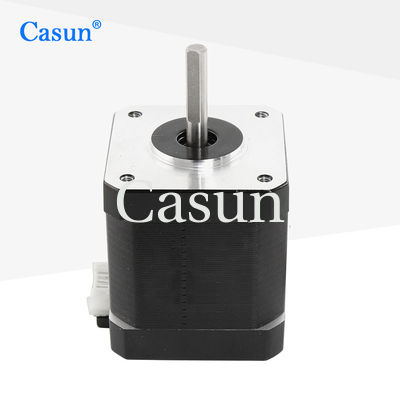

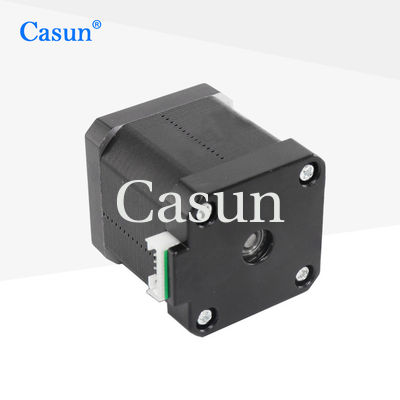

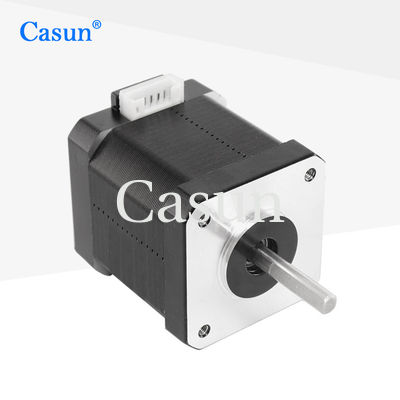

42 밀리미터 하이브리드 스텝 모터 시리즈는 크기의 범위에 들어오고, 강한 홀딩 토크를 제공합니다.
진동과 증가 단계 결의안을 낮추기 위해 마이크로스테핑 운전자와 관련하여 사용하세요.
기본 모델을 선택하거나 당신에 유일한 구성을 요구하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
42 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
1.68 A |
홀딩 토크 |
550 mN.m |
저항 |
1.8 오옴 |
인덕턴스 |
4.5 mH |
회전자 관성 |
72 g-cm2 |
자동차 중량 |
0.38 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
| 42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | Ｄ Shaft-20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | Ｄ Shaft-20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | Ｄ Shaft-20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | Ｄ Shaft-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | Ｄ Shaft-24mm | 2.1A |
다운로드
부호기 |
브레이크 |
기어박스 |
샤프트 |
|
|
|
|
