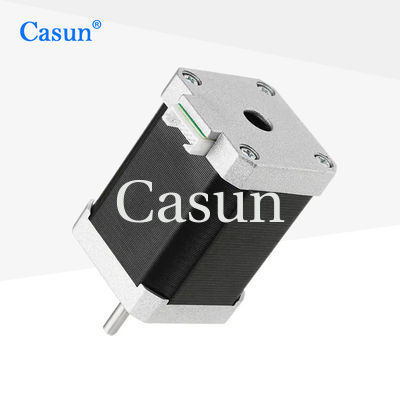

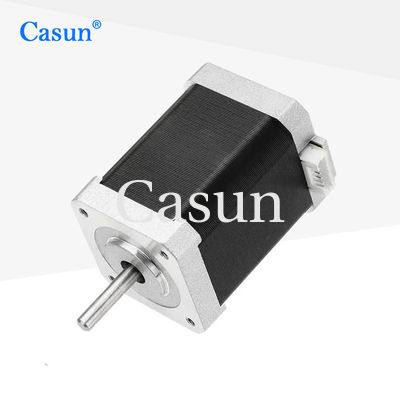

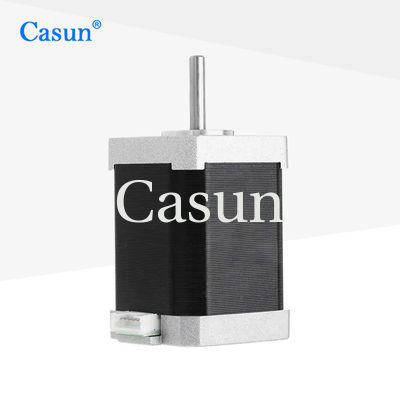

[42SHD0801]1.8 급 2는 XYZ 측정기를 위한 2.7V 0.6N.m Nema 17 하이브리드 스텝핑 모터를 단계적으로 시행합니다
42 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
42 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
1.5 A |
홀딩 토크 |
600 mN.m |
저항 |
1.8 오옴 |
인덕턴스 |
3.2 mH |
회전자 관성 |
102 g-cm2 |
자동차 중량 |
0.45 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | D Shaft-24mm | 2.1A |
