원래 장소:
중국
브랜드 이름:
Casun
인증:
CE,ROHS,ISO
모델 번호:
F57SHD4228-21H
연락주세요

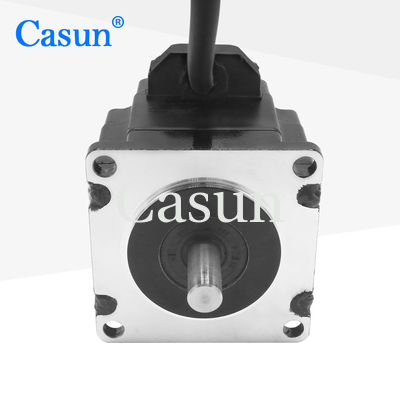

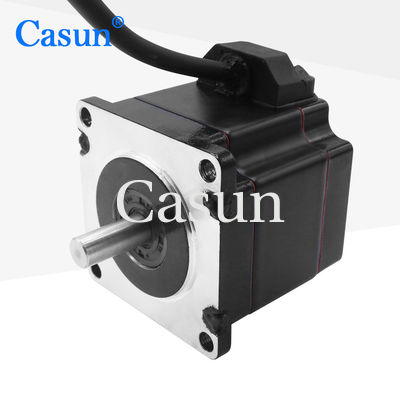

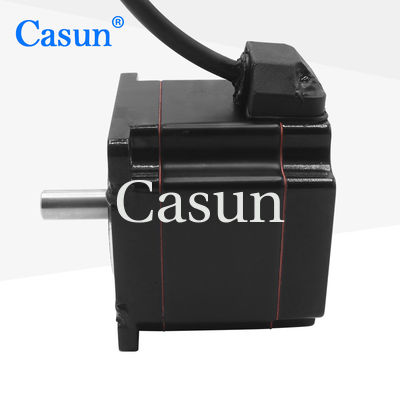

[57SHD4228]2 단계 NEMA 23 하이브리드 방수 스텝 모터 51 밀리미터는 스마트 장치를 위해 1.16N.m을 구체화합니다
57 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
57 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
2.5 A |
홀딩 토크 |
1100 mN.m |
저항 |
1.15 오옴 |
인덕턴스 |
3.3 mH |
회전자 관성 |
220 g-cm2 |
자동차 중량 |
0.62 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 모델 | 홀딩 토크 | 스텝 각 | 길이 | 샤프트의 Ｔ 이프 | 정격 전류 |
| 57SHD4013-21B | 0.6N.m | 1.8' | 41 밀리미터 | Ｄ Shaft-21mm | 1.0A |
| 57SHD4415-21B | 1.1N.m | 1.8' | 54 밀리미터 | Ｄ Shaft-21mm | 3.0A |
| 57SHD4816-21B | 2.0N.m | 1.8' | 76 밀리미터 | Ｄ Shaft-21mm | 3.0A |
| 57SHD4913-21B | 2.5N.m | 1.8' | 83 밀리미터 | Ｄ Shaft-21mm | 3.0A |
| 57SHD4934-20B | 3.0N.m | 1.8' | 100 밀리미터 | Ｄ Shaft-20mm | 3.0A |
다운로드
부호기 |
브레이크 |
기어박스 |
샤프트 |
|
|
|
|
직접적으로 당신의 조사를 우리에게 보내세요
