| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROHS,ISO |
| 모델 번호 | 28SHD4207-188TT |

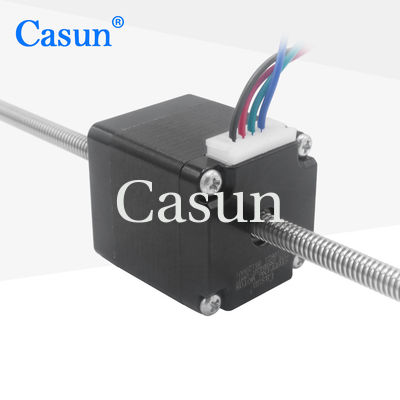

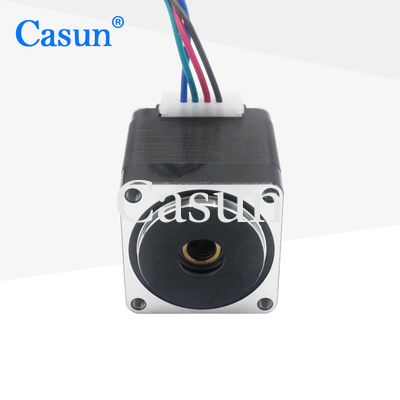

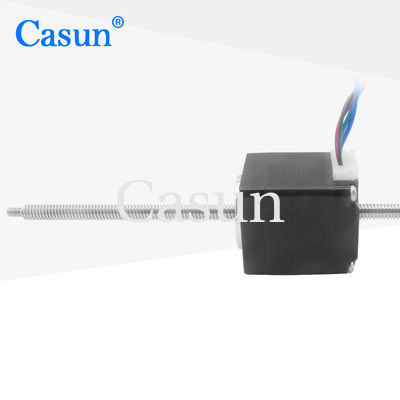

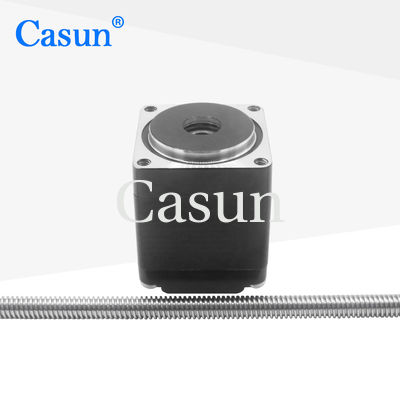

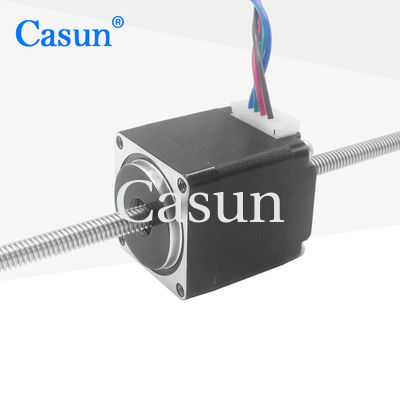

메카니컬 운송용 네마 17 선형 액추에이터 스테퍼 모터
나사 기계 변속기는 모터의 회전 운동을 선형 운동으로 변환하여 더 높은 토크 출력을 제공합니다.
NEMA 17 스크루 스텝 모터는 보다 안정적이고 신뢰할 수 있는 성능을 제공할 수 있습니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
28mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.8Amp |
|
유지 토크
|
80mN.m |
|
저항력
|
50.8 오름 |
|
인덕턴스
|
4.1mH |
|
로터 이너티
|
9g-cm2 |
|
모터 무게
|
0.12kg |
|
납 나사
|
Tr5X2 |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
저장 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B급 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
