| 브랜드 이름: | Casun |
| 모델 번호: | 42SHB0801-20B |
| MOQ: | 1PC |
| 가격: | $5.98-$7.9 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

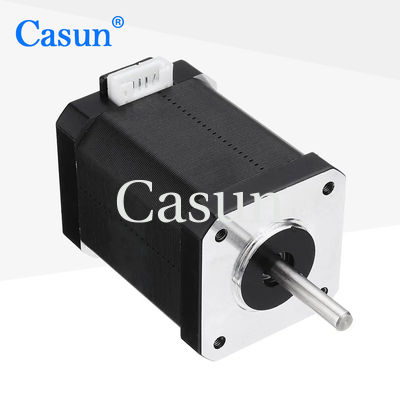

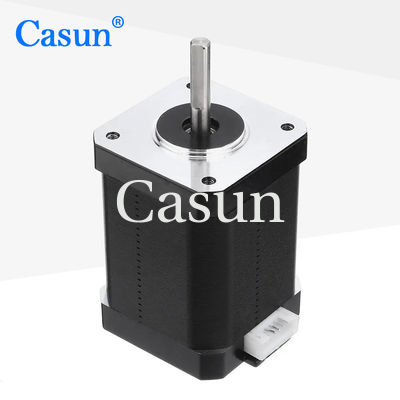

하이브리드 스테퍼 모터 NEMA17 0.9 학위 600mN.M 스테퍼 모터 1.5A 자동화 장비
카산 스텝 모터 600mN.m 5.45V DC Nema 17 하이브리드 스텝 모터 42x42x60mm 공장 가격
차원: "0.9도"는 단계 모터의 단계 각도를 나타냅니다. 그것은 명령어를 수신 할 때 모터가 취하는 단계별 각도 증가를 나타냅니다.
단계: "2 단계"는 모터가 두 개의 분리 된 윙링을 가지고 있음을 의미합니다. 또한 단계로도 알려져 있으며, 모터가 회전하도록 특정 순서로 에너지를 공급됩니다.
전압: "5.45V DC"는 스테퍼 모터의 작동을 위해 권장되거나 명목 전압을 나타냅니다. 이것은 최적의 성능을 위해 모터에 적용되어야하는 전압입니다.
크기: "424260mm"는 모터의 물리적 크기를 나타냅니다. NEMA 17 표준은 42mm × 42mm의 플랜지 크기를 지정합니다.하지만 60mm의 높이의 차원은이 특정 모터가 표준 NEMA 17 크기보다 약간 더 길어질 수 있음을 시사합니다..
유지 토크: "600mN.m"는 모터의 유지 토크를 나타냅니다. 유지 토크는 외부 힘이 적용되지 않을 때 모터가 위치를 유지하기 위해 생성 할 수있는 토크의 양입니다.이 경우, 모터는 600 밀리 뉴턴 미터의 유지 모멘트를 가지고 있습니다.
특징:
신부님 |
0.9 ° |
프레임 크기 |
42mm |
단계 수 |
2단계 |
가속 전류 |
1.5A |
유지 토크 |
600mN.m |
저항력 |
1.8 오름 |
인덕턴스 |
4.5mH |
로터 이너티 |
72g-cm2 |
모터 무게 |
0.46kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
