| 브랜드 이름: | Casun |
| 모델 번호: | 20SHD0250-150NT |
| MOQ: | 1개 |
| 가격: | $13-$13.5 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |

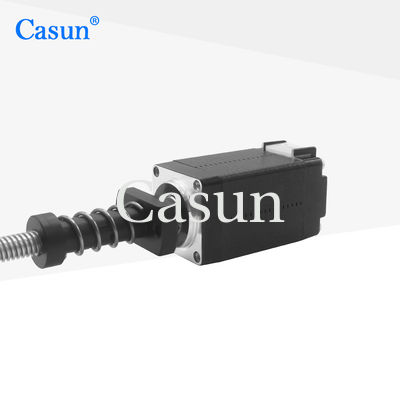

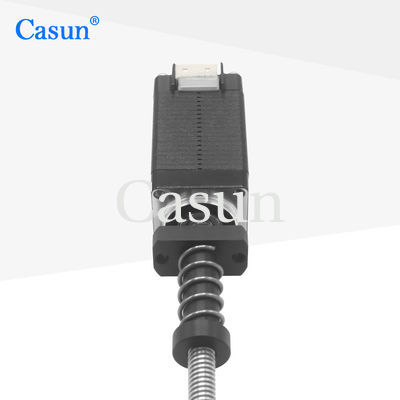

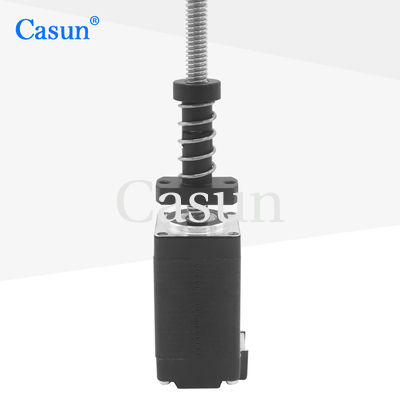

스테퍼 모터 작동 중 나사와 리드 스크류의 맞물림은 최소한의 진동으로 부드러운 직선 운동을 보장합니다. 관통 나사 스테퍼 모터는 간단한 구조로 다른 장비 및 시스템과의 통합이 용이합니다.
| 사양 | 값 |
|---|---|
| 스텝 각 | 1.8° |
| 프레임 크기 | 20 mm |
| 위상 수 | 2상 |
| 정격 전류 | 0.6 암페어 |
| 홀딩 토크 | 32 mN.m |
| 저항 | 9.0 옴 |
| 인덕턴스 | 3.0 mH |
| 로터 관성 | 3.8 g-cm² |
| 모터 무게 | 0.08 kg |
| 리드 스크류 | Tr5X2 |
| 연결 | 바이폴라 |
| 매개변수 | 사양 |
|---|---|
| 스텝 각 | 1.8° |
| 최대 온도 | 최대 80°C |
| 주변 온도 | -20°C ~ 50°C |
| 보관 온도 | -20°C ~ 100°C |
| 습도 범위 | 85% 이하, 비응축성 |
| 권선 절연 | B급 130°C |
| 절연 저항 | 500 VDC에서 100M 옴 |
| 내전압 | 500 VDC, 1분간 |
| 샤프트 방사 방향 흔들림 | 최대 0.02 (450g 하중) |
| 샤프트 축 방향 흔들림 | 최대 0.08 (450g 하중) |
| 최대 방사 방향 힘 | 28N (플랜지에서 20mm) |
| 최대 축 방향 힘 | 10N |
| 모델 | 홀딩 토크 | 스텝 각 | 모터 길이 | 샤프트 유형 | 정격 전류 |
|---|---|---|---|---|---|
| 42SHD4950 | 0.13 N.m | 1.8° | 20 mm | D 샤프트-20mm | 1.0 A |
| 42SHD4003 | 0.26 N.m | 1.8° | 34 mm | D 샤프트-20mm | 0.4 A |
| 42SHD0261 | 0.45 N.m | 1.8° | 40 mm | D 샤프트-20mm | 1.68 A |
| 42SHD4425 | 0.59 N.m | 1.8° | 48 mm | D 샤프트-24mm | 2.0 A |
| 42SHD4813 | 0.8 N.m | 1.8° | 60 mm | D 샤프트-24mm | 2.1 A |
| 본체 길이 | 나사 직경 | 피치 | 나사 길이 |
|---|---|---|---|
| 20 mm | 5 | 2 | 20-1000 mm |
| 34 mm | |||
| 40 mm | |||
| 48 mm | |||
| 60 mm |
표준 모터가 요구 사항을 충족하지 못하는 경우, 특수 샤프트, 권선 매개변수, 설치 치수, 맞춤형 리드선, 커넥터 등 포괄적인 맞춤 서비스을 제공합니다.
아래 버튼을 클릭하여 특정 요구 사항을 엔지니어링 팀과 공유하십시오.
