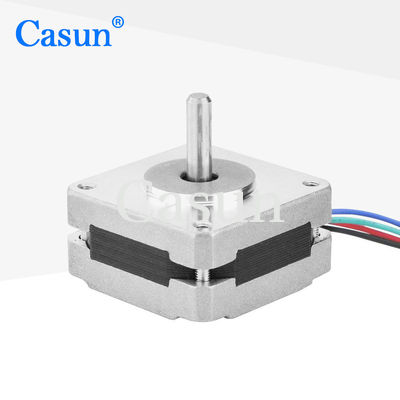

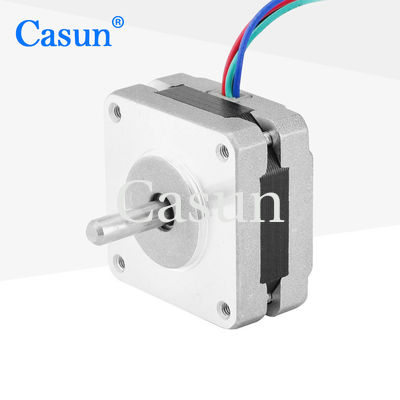

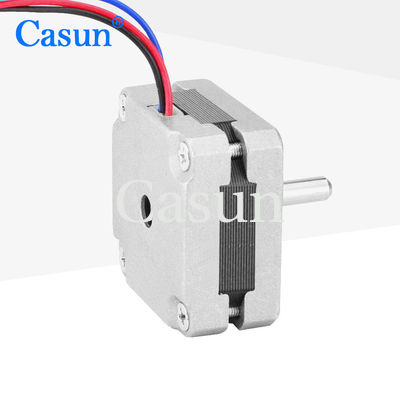

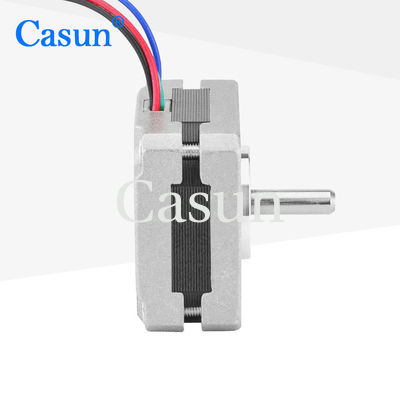

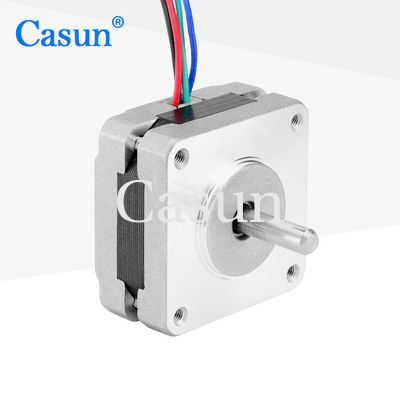

크기의 범위에서, 39 밀리미터 하이브리드 스텝 모터 시리즈는 강한 홀딩 토크를 제공합니다.
진동을 줄이고 더 큰 단계 분해능을 생산하기 위해, 마이크로스테핑 드라이버로 사용하세요.
표준 버전을 선택하거나 특별히 구성된 버전을 요구하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
39 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
0.4 A |
홀딩 토크 |
100 mN.m |
저항 |
30 오옴 |
인덕턴스 |
26 mH |
회전자 관성 |
15 g-cm2 |
자동차 중량 |
0.17 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
출현
운영 명세
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
39SHD0001-20 | 100mN.m | 1.8' | 20 밀리미터 | 원형수갱 20 밀리미터 |
0.48A |
39SHD0504-20 | 100mN.m | 1.8' | 22 밀리미터 | 원형수갱 20 밀리미터 |
0.4A |
39SHD0611-20 | 200mN.m | 1.8' | 25 밀리미터 | 원형수갱 20 밀리미터 |
0.4A |
39SHD0302-20 | 220mN.m | 1.8' | 34 밀리미터 | 원형수갱 20 밀리미터 |
0.4A |
39SHD0401-24 | 220mN.m | 1.8' | 38 밀리미터 | 원형수갱 24 밀리미터 |
0.4A |
39SHD0801-24B | 220mN.m | 1.8' | 48 밀리미터 | D 샤프트 24 밀리미터 |
0.4A |
